初期設定(実習を始める前に)

ここでは実習に必要な初期設定について説明します. この設定は初回の授業で1回だけ行います. 実習は仮想型端末(VDI環境)で実施します.以下はすべてVDIで作業することを想定しています

VDIにはPandAの本科目(コンピュータグラフィックス実習)のサイトからアクセスします.

VDIを利用する前に

まずVDIを利用開始するには事前に科目登録が必要です(KULASISで登録した翌平日から利用可能になります). また授業時間外に利用するには毎回予約が必要です. なお学外から利用する場合には利用の前にVPN接続しておいて下さい. 詳しくは次のページを確認して下さい.

初期設定

初期設定は以下の手順で行います. これらの手順を憶える必要はありません. 上で述べた通り,この作業はVDIで行います.

  1. 設定ファイル(install.rb)のダウンロード
    設定ファイル『install.rb』を次の要領でPandAから「Home」にダウンロードします.

    1. PandAの本科目のコースの『リソース>01_設定ファイル』を開いて下さい.

    2. 設定ファイル「install.rb」を「Home」にダウンロードします.
      「install.rb」を右クリックしてメニューの「Save Link as...」を選択して下さい. ダウンロード先は「Home」として下さい(ダウンロード画面左側のフォルダ一覧から選択).
      万一「Home」以外の場所(フォルダ)にダウンロードした場合には「Home」に移動させて下さい.

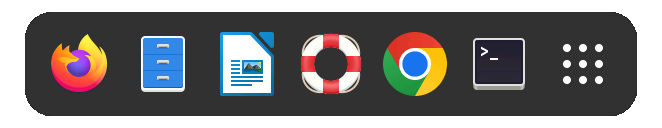

      ファイルの操作には[Activities]の[Files]を利用できます(キャビネットのアイコン).


  2. install.rbによる実習用ファイルのインストール

    1. 「端末」を起動する
      [Activities]を開いてモニタ(PCの画面)のアイコンを選択します
      新たに「端末」のウインドウが開きます.

    2. 端末を使ってインストールを実行する
      端末画面に次のように「コマンド」を入力して下さい. なお「$」は端末画面に最初から出ている「プロンプト」を表しています.これは入力しません(「ruby」以降を入力します).
      $  ruby   install.rb ⏎
      「ruby」と「install.rb」は空白で区切って下さい. 最後の「⏎」は[Enter]キーを表します([Enter]はコマンド入力の完了を意味する). この「コマンド」により実習に使うファイル一式がダウンロードされインストールされます. なおインストールが完了すると「install.rb」は自動的に削除されます.
    3. ※ プロンプトはコマンドを受け付ける状態になっていることを示しています. 行頭にプロンプトが表示されていないときは,コマンド実行中であることを意味します.

  3. 設定の(即時)適用
    引き続き,端末画面に次のように「コマンド」を入力します.
  4. $  .   .profile ⏎
    「$」はさきほどと同様に端末画面に最初から出ている「プロンプト」を表しています. このコマンドでは,まず先頭に「.」を入力し, 空白を挟んで「.profile」と入力します(profileの前にも「.」があるので注意).

ログアウト・ログイン

テストも兼ねて,一度,仮想型端末からログアウトして再度ログインしてください. ログアウトの手順は次の通りです.

  1. 画面右上の▼を押して,メニューを表示させます
  2. メニューから「自分の名前」を選びます
  3. 「Log Out」を選びます
  4. 「Log Out」のポップアップ画面が出ますので「Log Out」を選びます

これで仮想型端末が閉じますので,再度[接続]してログインしてください.

設定の確認

最後に設定が完了しているかどうかを確認してみることにします. 次のファイルを「Home」にダウンロードしてください.

さきほどと同じ要領で右クリックしてメニューの「Save Link as...」を選択して下さい. ダウンロードできたら,「端末」を開いて次のように入力して下さい.

$  ruby   tri_disc.rb ⏎

画面に新しいウインドウが作られて,三角形と円板が描画されたらOKです. ウインドウの上で何かキーを押すとウインドウは消えます. エラーが出た場合は担当者に相談して下さい.

参考情報

VDI(仮想型端末)に関する情報,またVDI内で使うツールに関する情報を次のページに示しています.
